ASP-Con污水廠曝氣優化系統

ASP-Con（activated sludge plant controller）儀表是一台應用在污水廠處理過程中可以自動清洗、自動校准和自動測量多參數的監測系統。這些數據包括活性污泥活性指標——呼吸速率曲線 ；可提供連續監測數據 ，如溶解氧 、pH、MLSS
、SVI 、鉀和氨氮等等 。

溶解氧是影響污水廠出水水質和運行能耗的關鍵參數， ASP-Con技術的zui大創新點是建立以呼吸速率為溶解氧控制系統 ，ASP-Con 既可以作為一個獨立的監測系統進行數據分析，也可直接連接到污水廠的控制系統（如PLC）進行動態優化處理控制，從而使污水廠達到更好出水水質和節約曝氣成本 。

■測量參數

ASP-Con測量16種不同的參數 ，包括12種直接參數和4種間接參數 ：

■ 控制

如果要ASP-Con處於運行水平，需要通過污水廠PLC/SCADA系統接受ASP-Con實時監測到的數據輸入用來控制污水廠工藝參數。

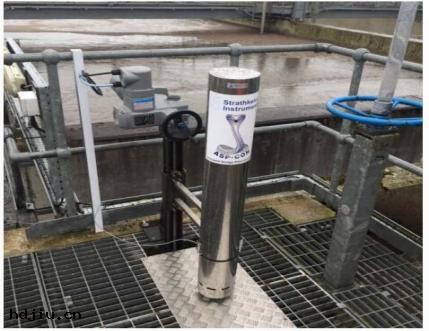

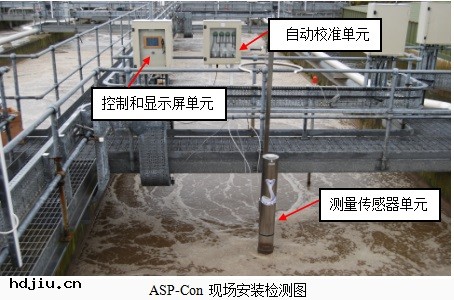

ASP-Con安裝在污水廠曝氣系統中心位置 ，方便它獲得活性污泥混合液樣品 ，在連續運行的基礎上分析以下數據 ：

■ 曝氣優化

•  曝氣池控制區劃分 ：根據污水廠的工藝流程和控制需求 ，將曝氣池劃分成相對獨立的控制區 ，方便儀表的布置和控制方案的制定。

•  曝氣優化ASP-Con儀表安裝：根據實現各功能區的控制目標的參數要求 ，確定儀表類型 、數量和安裝位置。

•  曝氣優化機制 ：根據曝氣池OUR變化情況確定進水的污染物負荷和實際的處理量 ，進而調整曝氣池的溶解氧控制水平，可通過ASP-Con軟件數據分析確定。

•  曝氣優化系統構建：通過PLC/SCADA對現場採集的數據和ASP-Con軟件數據計算分析，得到滿足工藝控制要求的參數 ，並指導各控制設備的運行 。對於改造項目，建立與現行控制平台平行的系統 ，建設過程中原有系統可正常運行 ，兩個控制系統可靈活進行切換，充分保障污水廠運行安全 。

•  ASP-Con實時監測到的數據輸入污水廠過程中，對控制系統PLC/SCADA軟件進行修改 ，或用我們提供的軟件，把監測的數據結合工藝流程的設定對曝氣池運行狀況進行參數優化，使污水廠達到更好出水水質和節約曝氣成本。。

■ 安裝位置

根據污水廠工藝控制參數和監測需求，建議儀器ASP-Con安裝在污水廠的三個位置點 ：

• 在污水廠構築物入口區域 ，它可以反映進水情況 ，並作為前饋控制傳感器，例如檢測是否有高濃度氨氮 ，若有則需要額外的曝氣並按需要自動調節設置點 。

• 作為一個獨立的系統將ASP-Con安裝在曝氣池中心位置 ，確保曝氣池合理溶解氧濃度，使污水廠曝氣過程得到*控制 。

• 在污水廠構築物出口處安裝ASP-Con可以反映出水效果，並根據結果自動調整各個參數的設置值。

■ 節約能耗

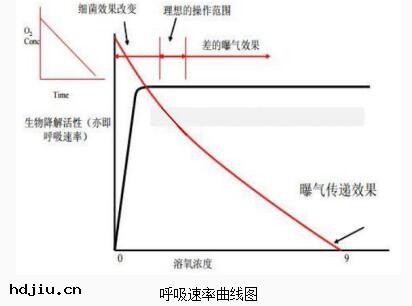

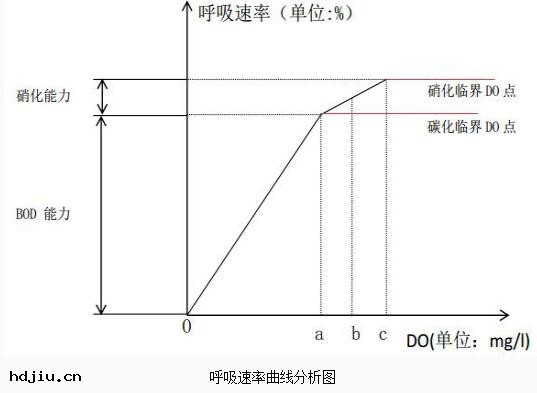

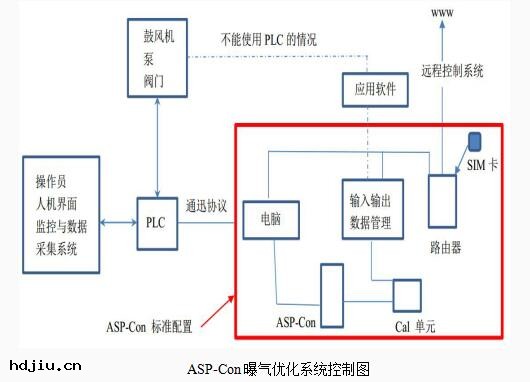

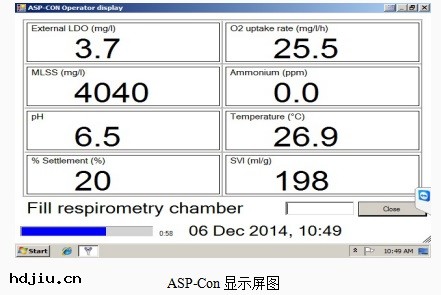

ASP-Con應用案例研究和實際運行表明，能源消耗可減少15-40% 。通過ASP-Con軟件得到呼吸速率曲線分析 ，在較低氧濃度下氧的轉移效率zui大，分析出有機物生物降解所需碳化臨界氧濃度和硝化臨界氧濃度 ，從而得到曝氣池合理溶解氧設定區間和穩定的溶解氧控制，結果使污水廠達到更好出水水質和節約能耗 。ASP-Con呼吸速率曲線圖和網絡連接圖的案例如下圖所示。

■ 技術參數

■ ASP-Con參數優先級清單與公差

• 1級是設備控制的關鍵參數，可以精確的測量 。

• 2級是設備的重要參數 ，可以準確的測量。

• 3級是設備的重要參數 ，可以較準確的測量 。

■ 電極和傳感器及過程

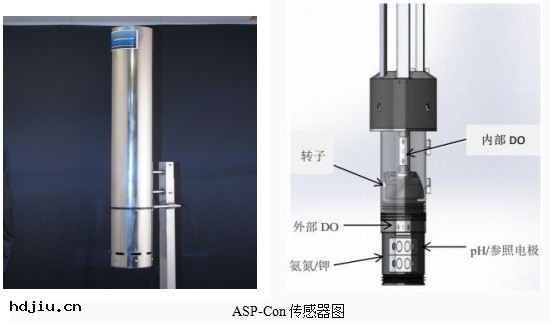

ASP-Con有二個溶解氧電極 ，二個獨立鉀和氨氮ISE電極 ，一個固體測量傳感器和一個用於測試pH傳感器。

■ 內置溶解氧電極

用來測量被捕獲的污泥混合液樣品的呼吸速率。根據儀器位置，通過測量可以確定：

• 進水負荷（處於入口）

• 處理程度（位於進一步處理位置）

樣品是由曝氣池中取出，在內部密封器中震動。密封器內設有一個獨立的高效曝氣設備 ，並在呼吸過程中提供充足的溶解氧濃度：

• 耗氧速率（OUR）

• 碳化臨界溶解氧

• 硝化臨界溶解氧

• 硝化程度（%）

一旦溶解氧濃度被充分提高 ，曝氣關閉，測量器中的耗氧速率OUR會衰退 。這顯示為OUR測量值。當呼吸結束後儀表內部樣品將變為零溶解氧，然後內置溶解氧電極可以進行零點校准 。

在儀器操作週期的後期 ，內置溶解氧電極將被提升至空氣中並完成zui高值校准。在這個過程中溶解氧電極被擦拭清淨 ，所以我們現在有了一個自動校准和清淨的溶解氧電極 。

■ 外置溶解氧電極

外置溶解氧電極始終位於混合液中 。運行一定時間後洗刷葉片對其進行自動清洗 ；它和內置溶解氧電極(如前所述*清淨校准)沈浸在混合液中。調整外置溶解氧電極校准曲線來配合內置溶解氧電極的讀數 。

溶解氧電極可更換。溶解氧電極壽命取決於設置週期數 。一般的壽命範圍是6到12個月 。

■ 固體傳感器

該傳感器位於排放口，被放在混合液樣品中，用監測呼吸運動 。它有二個傳感器組，這意味著它可以非常準確測量高濃度混合液（1000mg/l--20000mg/l）和低濃度（0-100mg/l） 。

當採集的樣品未經過沈澱處理 ，傳感器將測量MLSS濃度或系統中微生物的量 。

當樣品靜置30分鐘後，系統將先測量上清液中的TSS ，zui後再測量沈澱的(RAS)固體濃度。

■ 氨氮 、pH和鉀離子電極

這些離子選擇性電極 ，安裝在測量裝置外部活塞上 。電極呈球狀，更換方便 ，只要松開固定夾，滑出電極即可。

當活塞被提升至校准位置時，自動清洗所有電極和傳感器。校准液來自標配的儲液器 ，只要校准液充滿，清淨和校准過程*是自動的 。

■ PT100溫度傳感器

提供操作溫度數據信息
。

■ 工程案例

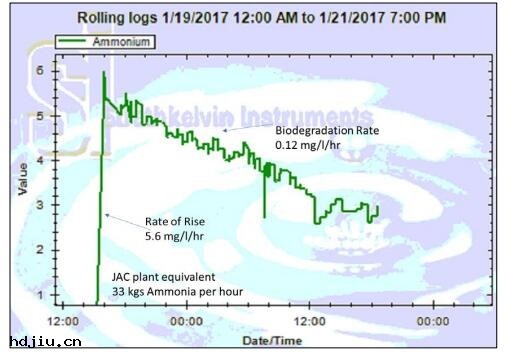

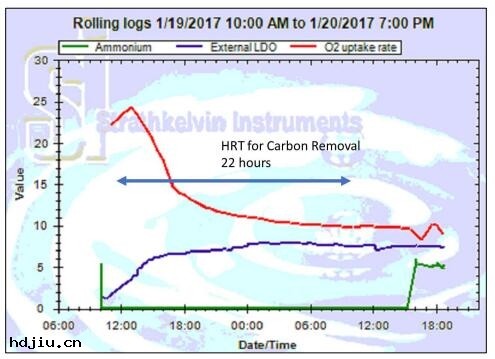

ASP-Con應用英國某造紙廠廢水處理，研究造紙廠廢水出水情況 。ASP-Con對造紙廠廢水出水實時在線監測 ，ASP-Con軟件分析數據如下圖所示 ：

■ 附錄

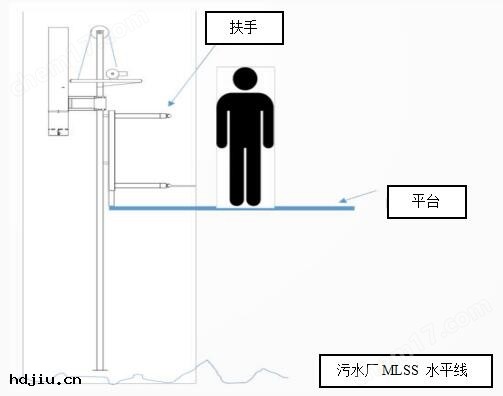

ASP-Con電動或手動絞車配件和起重安裝圖 ：
